Poti face chiar 3 randuri pe care sa le alimentezi separat, sa nu fie o spira continua. Asa nu ai probleme cu viteza apei prin teava. Teava de 8 x 1 din cupru moale se poate indoi destul de usor, dar poti merge si pe varianta cu mai multe spirale din teava de 6.
_______________________________________ Vodca băută cu măsură e bună în orice cantităţi.
@Vali ... cind am zis teava de inox -- reflux aproape zero m-am referit la faptul ca INOX-ul are proprietatea ca transmite prost caldura = adica coloana nu va pierde multa caldura =reflux putin
RACIREA = VINE DE LA CIT FOC FACI ATIT AI DE RACIT ! incalzirea plamezii e o afacere(KW) ... si distilarea e alta afacere (kw)
@ Sine ... stii mie Cu ala mole nu prea imi place pt ca nu stiu de ce e moale il suspectez de o aliere cu Pb
... altfel asa cum am mai zis ... se poate calii Cu =SE VA INMUIA APOI STRIMBI TEAVA ... si dupa citeva zile Cu se durifica singur prin imbatrinire
... incercati cu o sirma de Cu
p.s. la 15lei/m ... chiar ca nu e scumpa ... si merita incercat ... RAMANE PROBLEMA TRANSFERULUI TERMIC PROST PT INOX ... OARE NU E SI TAVA DE Cu FLEXIBILA
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
Eu stiu ca acelasi fel de cupru poate fi gasit in 3 tipologii: moale, semidur si dur. Este vorba doar de grade diferite de calire. Uite style color="red"]aici[/style] exemplu pentru Cu-DHP:
Decalirea cuprului se face invers decat cea de la oteluri, adica se incalzeste cuprul la rosu si se scufunda brusc in apa. Am practicat asta de mai multe ori cand am facut elemente la cazan. Calirea se face prin incalzire si apoi lasarea materialului sa se raceasca in timp. De asemenea prin batere cuprul se intareste foarte mult, de aceea cazangii decalesc foarte des placile de cupru.
_______________________________________ Vodca băută cu măsură e bună în orice cantităţi.
Tocmai am verificat un tabel cu conductivitatea termica a metalelor, asa e. Muuult mai prost transferul la inox, prea mult pt a fi compensat de grosimea mai mica a peretelui. Asta dupa ce vorbisem la firma cu tevile flexibile de inox, au fost foarte amabili, inclusiv sa faca o spirala la diametrul minim posibil si sa imi spuna diametrul. Le-a iesit cam 60mm... Probabil ca merg pe cupru
Cu refluxul tot nu m-am lamurit. Dupa mintea mea refluxul e o parte din lichidul obtinut prin condensare si care nu este recuperat ci dirijat inapoi spre cazan prin coloana, unde o ia de la inceput crescand puritatea. Aici nu prea inteleg de ce nu e buna coloana de inox, as zice ca dimpotriva, unii am vazut ca izoleaza coloana de cupru pe exterior pt a pastra o temperatura mai mare in zona umpluturii unde are loc re-evaporarea. Spuneti-mi va rog unde gresesc
... pai vorbim de coloane diferite ... eu de o teava goala de Cu care sa dea reflux si in felul asta sa fie cit mai aproape de un alambic clasic cu capac_CEAPA
... si tu vrei o coloana cu reflux cu PACKING=umplutura care sa faca reflux si sa obtii ceva spre 99% daca se poate
acum ... nu stiu daca BOKA merge si fara umplutura ...
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
Cel mai important aspect al coloanelor cu umplutura este chiar umplutura. Refluxul nu trebuie sa ajunga in cazan ci sa se disperseze pe umplutura unde, ajutate de caldura din cazan, se va evapora din nou in special lichidul cu temperatura de evaporare mai mica, astfel crescand puritatea. Pentru puritate nu conteaza din ce material este facuta coloana ci doar din ce este si cum este umplutura. Se pare ca cea mai buna umplutura este cea din SPP, spiral prizmatic packing.
Sine ... am mai povestit noi despre Cu ... ... link-ul ala nu ma prea ajuta tot ce pot sa-ti spun de acolo e ca dupa mine R200 si R250 ... e ceva ce tine de duritatea Brinell sau Vickers si ca nu am reper ca sa simt scarile astea de duritate ... tot ce pot sa-ti spun e ca ... ca o lama de cutit adevarata are 58-60 Rockwel
procesul de durificare la cu = IMBATRINIRE ... adica o separare de nitruri, carburi etc in limita de graunti ... si e specific la nemetale. ( sunt si BRONZURI CARE SE CALESC ... SI AJUNG LA O DURITATE COMPARABILE CU CEA A OTELULUI ...)
Durificarea prin batere = ecruisare ... si cred ca merge la orice metal inclusiv otel
PT O ANALIZA CLARA AR FI NEVOIE DE ... COMPOZITIA MATERIALULUI
Dupa ce v-am urmarit cu atentie postarile si am studiat putin materialele propuse in link-uri, vad ca nu sunt chiar departe de 'adevar' in estimarile mele initiale Adica o coloana cu reflux de 3" cu packing de inele ceramice de cca 1 metru si condensator de cca 30cm ar trebui sa faca o treaba destul de buna la un cazan mare
Condensatorul trebuie sa-l regandesc, sa fie cupru si eventual 2-3 spirale alimentate independent sa poata face unui volum mare de aburi (cu inoxul probabil pierdeam mare parte din 'marfa' in atmosfera)
Packing SPP habar nu am de unde sa iau dar inele ceramice am vazut multe modele, se vand la litru (sic!) pt acvaristica si nu sunt scumpe
Sa treaca sarbatorile si merg la atelier sa incep sa incropesc coloana
Cat despre timpul necesar unei sarje, ca e 8 ore , ca e 48, in final oricum se merita daca te gandesti ca recompensa pusa bine la invechit ajunge pt un botez al nepotilor
Revin cu o intrebare catre SineNomine Am vazut ca anul trecut voiai sa iti faci o coloana de inox cu talere, de 3", exact cum am eu pregatita teava pt coloana. Ai facut vreun progres? Da randament?
Stiu ca voiai sa faci totul demontabil, cu cleme triclamp. Firma care ti-a dat pretul ala umflat ti-a scris cumva pe deviz si preturile la componente, fara manopera? In primul rand ma interesau clemele (cu tot cu gulerele sudabile) daca au si cu cat, unde am intrebat eu mi-au zis ca au doar piulite olandeze pt diametrul asta
Cum nu ma apuc de treaba pana dupa 4-5 ianuarie, as studia un pic si planurile pe care le ai format pdf cu magic flute, sa vad daca ma tine
tot pe mail , daca vrei trimite-mi si pretul cerut de firma aia, daca nu e ceva confidential. Multumesc!
De fapt nu a fost doar o intrebare, asa e cand te ia valul Sarbatori fericite tuturor!
Se pare ca nu am avut o idee chiar de aruncat, omul zice ca ii condenseaza fara probleme toti vaporii in pozitia full reflux. Bine ca nu am apucat sa dau banii pe cupru
Se pare ca nu am avut o idee chiar de aruncat, omul zice ca ii condenseaza fara probleme toti vaporii in pozitia full reflux. Bine ca nu am apucat sa dau banii pe cupru
da se pare ca merge destul de bine ... ... cit de bine ? asta doar experientza o va spune stii din ce zice comersantul tai 50% si asta dupa ce ai mai taiat 50 % din ce zice producatorul asa e marketingul , te convinge sa cumperi Nu te ajuta sa-ti rezolvi problema
... e sigur ca va merge ... ramane sa vedem cit de bine !
p.s. vezi ca suprafatza la tub trebuie matuita chimic ... etc.
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
Tocmai am terminat serpentina din teava de inox flexibila. Am folosit DN 12 care are la exterior cam 16mm si mi-au intrat cam 4 metri pt o serpentina lunga de 23 cm cu spira dubla ( am inceput cu un diametru mic si m-am intors pe exteriorul primei spirale)
Cat despre matuirea chimice, nu stiu ce sa zic. Teava mea avea doar un strat fin de ulei la exterior, rezolvat cu retergent. Am incercat sa ard un capat sa vad daca are lac, nimic.
Acum astept sa creasca temperatura afara sa pot pune o sarja la fermentat
Credeti ca o pompa de recirculare de la o centrala termica e suficienta sa alimentez serpentina? Asta o am deja, nu as prea vrea sa mai investesc
Am o teava de inox alimentar diametru 60 mm, 2 segmente de 60 cm si de 40 cm, jos, pe capacul cazanului prindere cu o piulita... In partea de sus i-am prins de capac o serpentina din teava cupru de 6 mm si lungime ( lungimea spiralei ) de vreo 25 cm ce intra in coloala ( nu atinge peretii coloanei ). Evacuarea va fi prin cel mai inalt punct al coloanei de unde merge spre racitor... Ma gandeam sa folosesc ca material de umplere span grosier de cupru.... Din ce am discutat cu Samagon am inteles ca vaporii condensati au tendinta de a curge inapoi in cazan pe peretii tevii si a spus ca e recomandat sa fac niste chestii care sa dirijeze vaporii condesati de pe pereti spre mijlocul umpluturii, a tevii... Acestea fiind zise credeti ca ar fi bun sa introduc in umplutura niste " chestii " care arata ca discurile la tractor, (sau ca niste farfurii mici sau ca niste palnii, desigur la diametrul tevii si din inox), sa fie prinse intre ele ( pe verticala) cu 2 - 3 tije filetate de inox pe margini.. Pe peretii tevii o sa stea lipite doar marginile discurilor... ( o sa arate ca un tort cu etaje, numai ca in loc de tort o sa fie umplutura, iar blaturile suportului de tort vor avea o adancitura spre in jos, iar prinderea etajelor tortului sa o fac in 3 pct. pe margini )...
MUltumesc !!!!
Nu cred ca am talentul lui Pazucu, dar sper sa intelegeti .... Sper sa atasez si niste poze....
ps. dupa cum clar se vede Nu am folosit niciodata coloana...
... dar asa la prima citire ... ai putea sa bagi in coloana niste <shaibe> subtiri late de 5-6mm presate pe peretele extrior-pt fixare ... astea ar creea turbulentze in fluxul de vapori
oricum ceva reflux nu iti strica asa ca nu vad de ce te complici ??? ... ia startul fara ... si vezi dupa daca e cazul
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
La coloanele cu umplutura este foarte important ca refluxul sa se scurga pe umplutura si nu pe peretii coloanei. Ideea este ca refluxul sa se imprastie pe umplutura si sa se evapore din nou, nu sa se scurga inapoi in cazan. Pentru a ajuta acest lucru se fac gauri de centrare care la diametrul coloanei tale ar trebui sa fie cam de 30 mm in diametru. Am facut repede o schita care arata cam cum ar trebui sa arate. Ele sunt ca niste palnii mici aducand din nou pe umplutura refluxul de pe peretii coloanei. Despre pozitionarea acestor palnii sunt multe cotroverse. Majoritatea spun ca ele trebuie pozitionate in jumatatea inferioara a coloanei. Practic ar trebui doua astfel de palnii.
Numai bine!
L.E. In schita nu am reprezentat si umplutura, dar sper sa fie destul de explicita.
Coloane distilare, discutii generale: talere, umplutura (LM, VM, CM) – poza de SineNomine, in Handmade · 3.8KB
_______________________________________ Vodca băută cu măsură e bună în orice cantităţi.

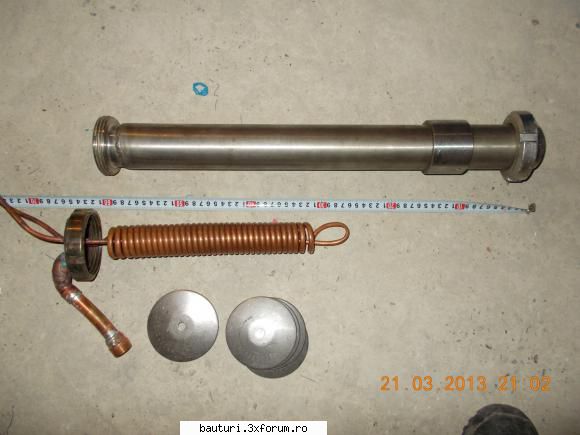

Aceasta e coloana pe care vreau sa o pun in functie.... Pe langa ce se vade in poza mai am un segment de 40 cm pe care pot sa-l conectez cand doresc....
Oare nu e prea lunga spirala de cupru ( 30 cm) ?
Langa coloana se vad ca niste farfurioare de inox chirurgical ce vreau sa le conectez intre ele pe verticala sa le pun in coloana.... cu rol de palnii...
Multumesc !!!
Coloane distilare, discutii generale: talere, umplutura (LM, VM, CM) – poza de constantin, in Handmade · 34.4KB
