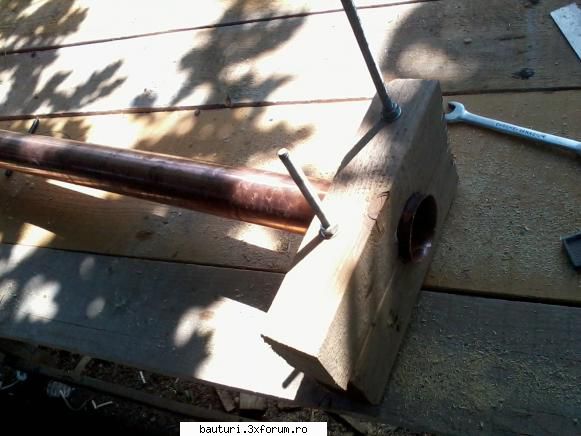

acum cateva zile am impartit cu FlorinB o teava de cupru de 54mm in doua. Astazi m-am trezit crunt pe treaba. Am reusit sa formez flansa care va prinde coloana de keg. Sper ca toate kegurile au aceeasi dimensiune a gurii pentru ca eu m-am ghidat dupa un capac taiat la kegul pentru bere. Am incercat initial sa bat tabla fara sa o decalesc, nici o sansa. Dupa decalire s-a format ca plastilina. Va fi o constructie de durata pentru ca nu am toate cele necesare si va trebui sa le cumpar pe rand. In special tri-clamp-ul si robinetul cu ac.
Ciudat, la mine se vad pozele. O sa incerc cu alt host. Da, e o coloana cu talere inclinate. Nu ma intereseaza aromele, vreau alcool neutru pentru lichioruri. O sa imi fac in viitor si un cazan pentru facut rachiu.
Condensatorul cum il faci? Serpentina dubla? Din ce diametru?
Pentru triclamp as putea sa te ajut. In curand vreau sa dau o comanda in China pentru cateva elemente. Eu te-as fi sfatuit sa iei o clema triclamp completa, adica cu tot cu cele doua flanse. Etansarea si prinderea sunt mult mai bune. Poate nu este prea tarziu... Lipirea intre inox si cupru este destul de usoara folosind aliaj de argint de peste 45%.
_______________________________________ Vodca băută cu măsură e bună în orice cantităţi.
M-am gandit la serpentina dubla din teava de 6mm. Ar fi cea mai simpla varianta. Daca aveti alte propuneri sunt deschis la indicatii ca inca nu am luat teava. Pentru triclamp m-am oprit la asta http://www.ebay.com.au/itm/161218740430 ... 0271422058 Tu zici sa lipesc ferula aia de teava mea si sa renunt la "easy flange"? Initial, crezand ca va fi prea greu sa bat flansa asa, m-am gandit si eu, dar nu stiu daca diametrul flansei originale se potriveste destul de fix cu teava ca sa poata fi lipite. Si am vazut ca aliajul cu mult argint e destul de scump (e argint totusi), asa ca mi-a trecut si am incercat sa bat teava. Prea tarziu nu e pentru nimic, ca nu am comandat nimic din lipsa de finante. O alta chestie pe care nu o sa o fac la coloana asta este teava de iesire, pe care vreau sa o fac de 10 mm in loc de 6 cum era in plan.
Incerc ultima oara sa pun pozele direc. Daca merge poate se pot copia in postarea initiala. [img]https://farm1.staticflickr.com/587/20717765178_cfb2c7628e_c.jpg[/img] [img]https://farm1.staticflickr.com/590/20913077801_b47104b267_c.jpg[/img] [img]https://farm1.staticflickr.com/642/20896063962_984e659c92_c.jpg[/img] [img]https://farm1.staticflickr.com/658/20283181474_8a60c4af40_c.jpg[/img] [img]https://farm1.staticflickr.com/637/20879496916_7d5b99f84c_c.jpg[/img] [img]https://farm1.staticflickr.com/566/20879495316_cae8ea12cf_c.jpg[/img] [img]https://farm1.staticflickr.com/620/20905756515_6ab44797e0_c.jpg[/img] [img]https://farm1.staticflickr.com/589/20896046172_8b3666bd2d_c.jpg[/img][img]https://farm1.staticflickr.com/741/20717790818_e4e41915e1_c.jpg[/img][img]https://farm1.staticflickr.com/646/20283159984_0e8382f692_c.jpg[/img] [img]https://farm1.staticflickr.com/676/20717692440_6ef3ab8294_c.jpg[/img]
Flansa de 2" are la exterior 50.8 mm. Teava ta are la interior 50 mm si peretii sunt de 2 mm. Cu o strunjire mica in teava totul se pupa perfect.
Ma gandeam ca poti sa faci si o imbinare fara lipire. Adica sa incalzesti teava de cupru si sa racesti flansa de inox apoi sa le potrivesti repede. Cand ajung la aceeasi temperatura nimic nu le va mai separa.
La chinezi triclamp-ul complet, cu tot cu garnitura este 11 USD, adica vreo 44 lei.
De ce vrei teava de 10 mm la iesire?
_______________________________________ Vodca băută cu măsură e bună în orice cantităţi.
Teava mea are grosime de 1mm. Nu am masurat-o. Exteriorul tot 54mm cred ca este :-D Oricum voi cumpara setul complet triclamp, dar intai voi incerca flansa facuta de mine. Vreau sa o ingros cu ceva cupru, si sa inclin putin partea de sus pe care apasa triclampul. Iesire o vreau de 10 la recomandarea unora de pe homedistiller. Pe 6 mm cica te cam lupti cu capilaritatea, iar daca vrei sa o folosesti cu reflux minim e mai bina teava mare sa curga mai usor.
Ciudat, la mine se vad pozele. O sa incerc cu alt host. Da, e o coloana cu talere inclinate. Nu ma intereseaza aromele, vreau alcool neutru pentru lichioruri. O sa imi fac in viitor si un cazan pentru facut rachiu.
... am trecut la W10-gratis ... de 1-2 saptamani (m-am gindit ca tot nu scap ) ... si poate ca am ceva setari special ???
... o sa vad daca ma mai lovesc de ... treaba asta
xxxxxxxxxxxxxxxxxxxxxx
... sa o luam babeste =D ... talerele tale = cu niste redistilari => o sa obtii un % mare de alcool = VOLUM mic => ai nevoie de un racitor mic ... dar lasa aerul sa iasa din coloana=fa iesirea pe 1/2"=12-13mm (10mm=3/8" ... aici de fapt iesirea e data de cita caldura bagi ...
... si daca vrei sa extinzi ... colane/cazanul ... cu o caciula=ceapa pt aromate fa aceiasi iesire + un racitor sufficient de mare (aici avem volum de distilat mai mare!) ... asta tot din cita caldura bagi rezulta=>caldura trebuie preluata de sistemul de racire
... eu nu m-ash chinuii sa ingrosh flansha ... poti aranja cu un strungar sa-ti faca 1-2 inele-shaibe =cu o fatza conica ...pe care le pui pe teava -pot fi si din 2 buc
... COMANDA GARNITURILE PT 3-CLAMP ... ASTEA SUNT OBLIGATORII - SI DACA SE POATE DIN SILICON
... abia stept sa vad cw rezultate are coloana asta desteapta (energetic e sigur f. eficienta ! )
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
Flansa de 2" are la exterior 50.8 mm. Teava ta are la interior 50 mm si peretii sunt de 2 mm. Cu o strunjire mica in teava totul se pupa perfect.
Ma gandeam ca poti sa faci si o imbinare fara lipire. Adica sa incalzesti teava de cupru si sa racesti flansa de inox apoi sa le potrivesti repede. Cand ajung la aceeasi temperatura nimic nu le va mai separa.
La chinezi triclamp-ul complet, cu tot cu garnitura este 11 USD, adica vreo 44 lei.
De ce vrei teava de 10 mm la iesire?
asamblare prin FRETARE ... ... ... ASTA E SUPER DACA AI UN STRUNGAR LA 0.01MM SI FACI SI CEVA CALCULE
... la ochi ... risti sa nu ai etansare ... sau sa se crepe teava de Cu la racire
Cum mai avanseaza ... Minunea TA Sine ? ... sa ne anunti cind e gata ... si ceva poze de pus in rama la OZN-uri ... sau opera de arta
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
S-ar putea sa fie mai bine cu teava de 10 mm, numai sa nu o faci prea lunga pentru a nu acumula prea mult lichid. Spor in continuare! Abia astept sa vad continuarea.
_______________________________________ Vodca băută cu măsură e bună în orice cantităţi.
La coloana Boka iesirea nu are loc de a lasa si aerul sa iasa, asta se poate face pe sus, ca se fac cateva gauri de ventilatie in capac. Deci este o coloana deschisa. Cu meseriasii e greu cand nu cunosti pe cineva. Cei cu care am mai vorbit m-au lasat balta. O sa lipesc un inel din cupru pe care il pilesc sa fie conic. La triclamp sigur voi comanda garnitura, dar credeam ca cea din teflon e mai buna in situatia noastra decat siliconul...
La coloana Boka iesirea nu are loc de a lasa si aerul sa iasa, asta se poate face pe sus, ca se fac cateva gauri de ventilatie in capac. Deci este o coloana deschisa. Cu meseriasii e greu cand nu cunosti pe cineva. Cei cu care am mai vorbit m-au lasat balta. O sa lipesc un inel din cupru pe care il pilesc sa fie conic. La triclamp sigur voi comanda garnitura, dar credeam ca cea din teflon e mai buna in situatia noastra decat siliconul...
... ai si o schitza ... sa vedem exact ce vrei sa faci
... "aerul"=vaporii
... o sa pui si un mic deflegmator in capatul coloanei ca sa aprovizoneze talerele ?
............. pe spatele flansei se cositoreste o spirala plana de sirma de cu de 2-3-4-mm dia ...I apoi se strunjeste conic 45-60 grade
... DA cred ca teflonul e mai sigur ... dar siliconul e mai moale = etanseaza mai bine (depide cit de dreapta e flansa ta batuta) ... oricare varinta e ok
...............
poti sa faci si tu lipiturile la platouri ... nu e mare lucru si sigur e mai de calitate (fa doar 1-2 teste mai inainte!!) ... de unde ai luat table de Cu ca sa tai discurile ?
sporuri!
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL

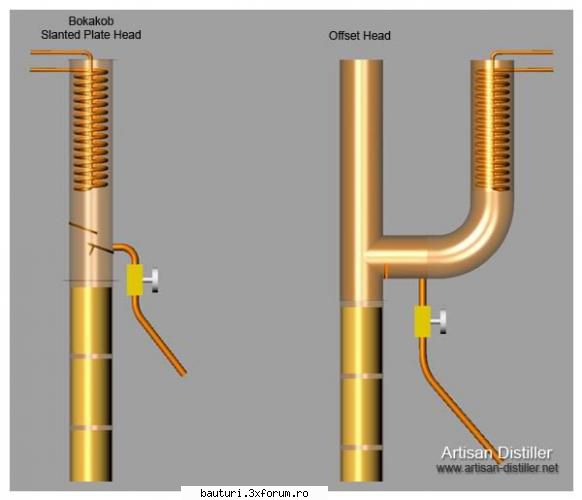

Coloana din stanga vreau sa o fac, nu am o schita cotata. Cu siguranta voi avea un deflegmator in capul coloanei, de 25-30 cm ma gandesc sa il fac. Spirala de cupru de care vorbesti am facut-o deja, urmeaza sa o lipesc si sa o pilesc. Discurile eu o sa le lipesc, le-am facut din tabla de cupru dintr-o teava, am taiat-o "pe burta" si am aplatizat-o.
Coloana BokaKob 54mm - in constructie – poza de bionut, in Handmade · 25.2KB
Resturi de tabla gasesti la mine, daca mai ai nevoie.
In schita nu este senzorul pentru termometru. E foarte important la coloane. Ar trebui pus intre cele doua placute. Sa te gandesti si la palniile de centrare, iti vor creste randamentul de distilare.
Daca faci spirala dubla, 25 cm sunt arhisuficienti pentru coloana de 2".
_______________________________________ Vodca băută cu măsură e bună în orice cantităţi.
Asa e, lipseste portul pentru termometru, dar o sa il pun sub placuta de sus, sa nu curga distilatul pe el. La palnii de centrare m-am gandit, dar ar trebui sa tai teava ca sa le pit monta, iar asta inseamna fie alt triclamp, fie lipirea tevii in acel loc. Nu prea m-as aventura atat deocamdata.
Pana unde ar trebui sa urca cu umplutura? 5 cm sub placute?
Sub placuta de sus, dar pana in placuta de jos. Poate m-am exprimat gresit...
Poti incerca sa bagi palniile usor fortat din partea de sus. E o idee ca sa nu trebuiasca sa tai teava. Sau poti renunta la ele cum am renuntat si eu... Vorbeam pur teoretic.
3-5 cm e un spatiu indestulator. La coloana LM, nu este atat de critic cum ar fi la cea VM.
_______________________________________ Vodca băută cu măsură e bună în orice cantităţi.
Da, intre placute, am vazut o schita pe undeva In loc de palnii voi incerca sa instalez coloana cat mai aproape de vericala, ca macar refluxul din placute sa curga pe centru. Ce s-o mai condesa pe pereti aia e, ma gandesc ca izoland coloana as diminua condensul asta.
... ok acum m-am lamurit ...si eu care speram ca faci coloana BOKA cu mai multe rinduri de talere-perechi inclinate (3-4-5) ... e buna si asta LM ... asta e chiar pt %
... ... colana de care vorbesc eu ... are discurile mai lungi 4/5 din diametru --- asfel ca intre cele 2 discuri apare o perna de apa pe unde obligam vaporia sa treaca =>vaporia condenseaza in lichid ( o parte cel putin) ===> care lichid se incalzeste si produce alti vapori si mai bogati in & alcool ...
... chiar si asa sunt curios ... sa aud cum se comporta ... banuiesc ca BINE
... aici ... cred ca ceva izolatie nu strica
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
Designul asta cu mai multe placi inclinate nu l-am vazut, partea cu vaporii care trec prin lichid o stiu la coloane cu talere orizontal si cu bulbuci sau site . Ca sa functioneze cu placi inclinate ar trebui sa fie foarte bine instalate incat sa curga lichidul uniform pe toata sectiunea, sa nu fie goluri prin care sa treaca distilatul... habar n-am. Iesirea cum se face la o asa coloana, ai ceva schite? E CM?
Eu o sa fac doar cu doua placi, si output pe placa de jos. Asa vreau, grade multe :-) pentru aromate mi-as face un cazan de macar 100 litri, dar nu stiu pe la ce suma as ajunge cu el. Aveti idee daca pot suda uj cazan cu electrozi inox 316 fara argon?
Pentru un condensator dublu de 25cm sunt de ajuns 3m de teava de 6?
... sa inteleg ca incerci sa faci ... o coloana cu laere inclinate
===? sa vad in pozele din link ceva taieturi inclinate pe teava de Cu ...
eu cred ca va merge suuper !
cel putin la % ... la arome
