Subiectul asta merita un topic special. Asta pentru ca mereu am cautat informații care ma interesau si nu am găsit.
Am făcut primul condensator de reflux cu frica, acum vreo 6 luni. L-am făcut cu o singura spirala de teama ca o sa se turteasca si nu o sa mai circule apa. Descrierea și pozele sunt în topicul cu coloana CCVM, nu are rost sa mai descriu.
Acum m-am apucat și am făcut un condensator nou, dublu-helix. Am folosit 10 metri de teava de 6 mm pentru o lungime de 40 cm. Lungimea țevii de reflux este de 42 cm. Teava din care este făcută coloana este de 54 mm diametrul exterior. Condensatoarele de tipul asta se potrivesc la coloanele LM, VM, CCVM.
Cum am procedat: Întâi am umplut teava cu apa și am sigilat capetele. Sigilarea capetelor am facut-o in felul urmator: am turtit capetele cu cleștele dupa care le-am îndoit de doua ori și am ars pasta decapanta cu staniu peste tot ca să nu aiba pe unde sa tasneasca apa la încolăcit.
Dupa ce am sigilat capetele m-am apucat de încolăcit. Am folosit teava de 22 mm pentru a incolaci in jurul ei.
M-am apucat de încolăcit lăsând un mot cam de lățimea palmei. Incolacirea la prima spirala am facut-o stransa, adică cu spirele lipite între ele. Asa se recomanda. Nu știu exact sa spun cata teava am folosit pana am ajuns în capătul spiralei. Ideea e ca am facut-o de 40cm. Dupa care m-am întors cu spirala fara sa folosesc nicio teava, niciun carton. Pur si simplu am început sa spiralez peste prima spirala, in sens invers.
La a doua spirala, cea exterioara, m-am straduit sa las un spațiu între spire cam de 1-3 mm, din ce în ce mai mare pe masura ca avansam spre capătul celalalt. Mi s-a potrivit perfect lungimea țevii. Nu ma așteptăm sa-mi iasă atat de bine.
La introducerea în teava de 54 mm intra lax, nu freacă. E chiar indicat sa nu între fest in teava.
La sfarsit am tăiat vârfurile țevii si am făcut proba. Apa circula usor, cu debit mult mai mult decât este necesar.
Am discutat și cu Bionut la telefon și el spune ca a făcut tot spirala dublu-helix dar fără sa umple teava cu apa. Eu am preferat sa nu risc sa o turtesc, având de îndoit mai mulți metri de teava.
Cred ca procedeul de a umple teava cu apa este folositor si la spiralele mari, din teava de 22mm, in loc de umplerea cu sare sau nisip care nu mi se par niște idei bune.
Invit pe toată lumea sa prezinte condensatoarele lor, sa comenteze sau sa critice orice legat de subiect.
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie

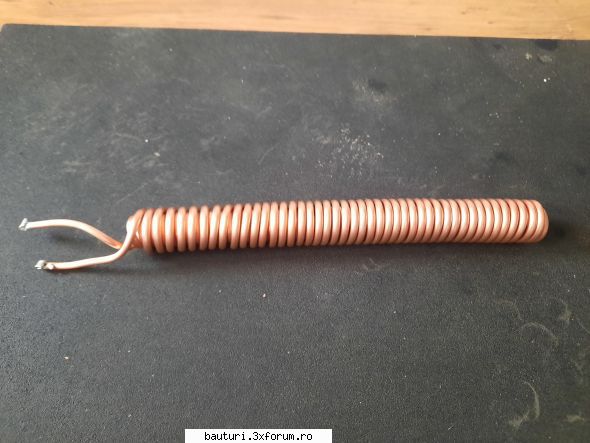

Asa arata condensatorul de reflux înainte de tăierea moatelor
Condensatoare de reflux – poza de Samogon, in Handmade · 42.5KB
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie

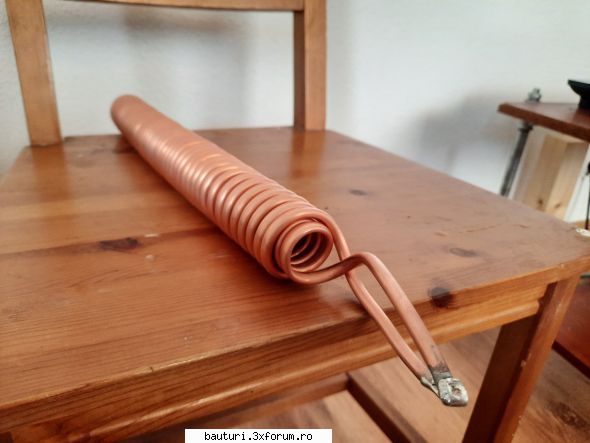

Condensatoare de reflux – poza de Samogon, in Handmade · 33.2KB
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie

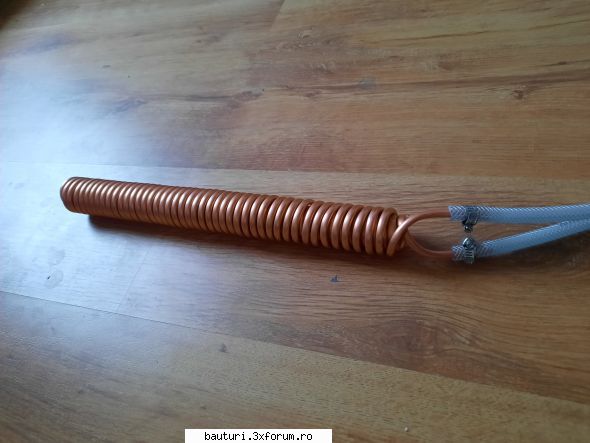

Întrarea apei de răcire se face prin spirala exterioara, iar ieșirea prin cea interioara.
Condensatoare de reflux – poza de Samogon, in Handmade · 35.7KB
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie
Bravo, te specializezi și în prelucrarea neferoaselor, că na!, cine face și desface are tot timpu` ce face!
Asta-i noua, teava, Amedeo. M-am dus și am cumparat-o azi de dimineata cand am citit pe HD ca cineva avea teava mai lunga decât a mea. Avea... acum nu mai are. Sau cel puțin suntem la egalitate.
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie

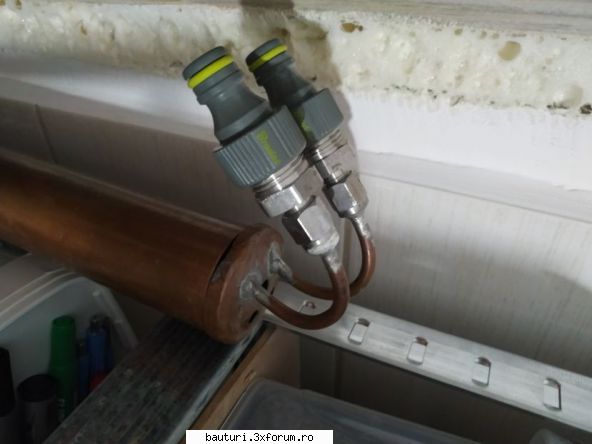

Asa arata cu filete de 1/2. Sunt cuple prin compresie dar le-am si lipit pentru ca inelul ala din inox nu strange bine pe cupru. E mult mai practic asa cu cuple rapide de furtun.
Condensatoare de reflux – poza de bionut, in Handmade · 29.8KB

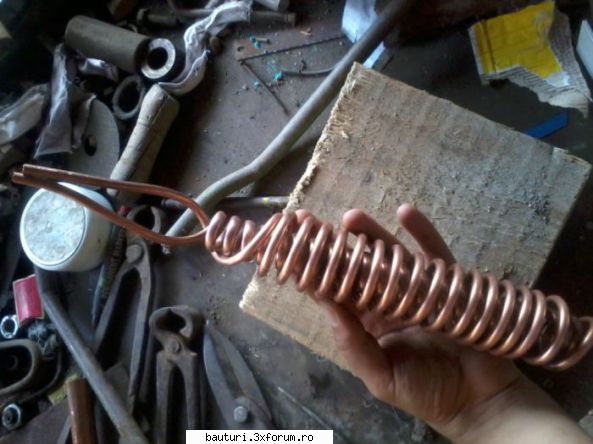

A mea e mica dar jucausa 4 metri de teava, 25 cm lungime spirala. Nu m-am gandit sa tin cont pe care parte intra apa... chiar conteaza?
E adevărat ca la dublu-helix mai puțin contează turul si returul. Dar principiul e ca apa trebuie sa treacă în sens invers vaporilor. Asta e greu de stabilit la dublu-helix. La helix simplu sau deget rece, da, e logic ca mai eficient e când apa intra prin spirala si iese prin teava din mijloc.
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie

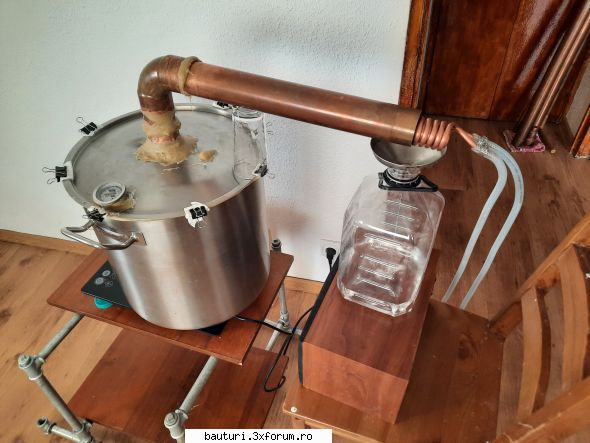

Astăzi am făcut proba condensatorului la distilarea simpla, fără coloana.
Deci vreau sa va zic ca condensatorul funcționează bine. Am distilat cozi diluate cu apa. Puterea de răcire face fata la un debit de 3.5 litri distilat pe ora. Distilatul curge rece și doar primul sfert din teava orizontala este fierbinte de nu poți tine mana pe ea. Al doilea sfert e cald, poți tine mana. A doua jumătate din teava e rece ca mortu'.
Ce-i drept nici nu m-am zgarcit la debitul de apa. Am reglat debitul apei astfel încât pe răcire sa iasă apa fierbinte, cam la 60-70 de grade, apa pe care am folosit-o la limpezit rufe.
Totalul colectat a fost de 4.5 litri din care 3.5 litri la 74% de păstrat. Oricum nici măcar inima distilatului nu se poate bea. O sa o folosesc la spalat pe jos dupa ce ii pun niște cărbune.
Ce ma bucura e ca ideea mea a funcționat bine și voi folosi de acum spirala dublu-helix si la distilarea simpla. Ea cred ca ar avea o capacitate de răcire poate si de 3 ori mai mare, undeva la 10 litri pe ora, cred, maxim.
Ar fi interesant dacă as putea face comparația cu un shotgun. Oricum, si spirala dublu-helix este foarte compacta si eficienta. In plus, un mare avantaj este usurinta cu care se poate confectiona. De acum raman fan dublu-helix.
Condensatoare de reflux – poza de Samogon, in Handmade · 46KB
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie
N-am masurat volumul de apa folosit, imi pare rau, poate data viitoare. Dar debitul n-a fost mai crescut decat cu spirala de 4 metri de teava de 22 in cuva de plastic de 60 de litri.
Am colectat in cada unde aveam niste rufe la limpezit. Nu stiu sa zic cam cata apa s-a adunat. Nici nu vreau sa estimez gresit si sa spun ceva inexact sau fals. O sa repet testarea cand am ocazia.
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie
... vad ca ai folosit inductia macar la teste e buna
... intrebare ... teava orizontala eee ... orizontala ? ... cred ca ar trebuii sa ai o usoara panta spre galeata ... asa ai putea colecta mai mult si mai repede si ceva mai slab
Revin la nelamurirea mea ... despre cozi ... chiar asa PUT ... de sunt de spalat pe jos dupa ce au stat pe carbuni
_______________________________________ "O să intru în păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
... vad ca ai folosit inductia macar la teste e buna
... intrebare ... teava orizontala eee ... orizontala ? ... cred ca ar trebuii sa ai o usoara panta spre galeata ... asa ai putea colecta mai mult si mai repede si ceva mai slab
Revin la nelamurirea mea ... despre cozi ... chiar asa PUT ... de sunt de spalat pe jos dupa ce au stat pe carbuni
Nu, teava orizontala e in panta, aplecata spre direcția de curgere. Dacă observi in poza un mic detaliu, am pus doua dopuri sub doua din cele 4 picioare ale plitei, ca tot cazanul sa stea putin inclinat. Daca ar fi înclinată invers n-ar curge niciodata nimic. Daca ar fi perfect orizontala, probabil ca s-ar imparti jumate-jumate.
Pai sunt cozi de la coloana, Cab, de-alea mult mai puturoase, caine ud la patrat. Am pus niște cărbune in damigeana, sa vedem ce se întâmplă peste vreo 3 saptamani.
_______________________________________ ÎNVINUIRE = Procesul de transformare a mustului în vin ÎMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie
Vreau sa imi fac un shotgun, acum comand teava necesara. Am nevoie de ajutorul vostru sa ma hotarasc. Intr-o teava de 54 mm as putea sa bag 5 sau 6 tevi de 15 mm. Cu 6 tevi cred eu ca m-as cam chinui sa tai placutele si sa le lipesc, fiind foarte apropaite unele de altele. Cu 5 tevi ar fi mai usor, dar oare este de ajuns? In special tinand cont de faptul ca planuiesc sa il folosesc atat la cazanul de 50 litri cat si la cel de 100 sau chiar 160 litri. Va avea suficienta putere de condensare cu 5 tevi sau sa ma chinui si sa il fac cu 6?
Astea ar fi cele doua variante. Sa iau in calcul si tevi cu alte diametre? La un calcul rapid suprafata de condensare ar fi mai mare daca pun teava de 10 mm, ca vor incapea mai multe, dar iarasi apare chinul lipirii...
Condensatoare de reflux – poza de bionut, in Handmade · 20.4KB
Ce bine că n-am probleme d-astea cu consumul de apă! Bine, alte condiții și tehnologie, nu consum cu măsură, da` nici mai mult de 60-70 de litri la o distilare. Adică nimic comparativ cu cît se consumă la spălat butoaie, oale de fierbere, etc. Oricum, dac-aș fi fost obligat la economie aș fi găsit o soluție de recirculare și de adus apa de la 60-70* la 20*. O pompă, un radiator sau două, ventilatoare, poate înainte de intrarea în condensator vreo 2-3 m de țeavă de 10 trecută printr-un mini-frigider...
... ca sa faci o estimare la racitor ... cel mai simplu e sa cauti pe HD = home distiller - ai acolo o foaie de calcul ... nu cred ca e si pt shut-gun ... dar sa zicem ca e cam la fel de eficient ca si un racitor teava in teava ... sa zicem 90-95%
... si am mai zis ca nu volumul cazanului da puterea necesara pt racitor ... asta vine din puterea max. folosita la incalzire ... adica faci racitorul asa cum poti = technic fezabil si ajustezi puterea de incalzire ... si/sau debitul de apa
... asa cum am zis ... pt ... predimensionare HD e destul de bun
Sa ai sporuri !
