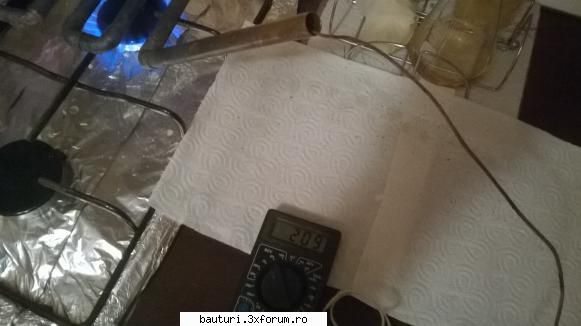

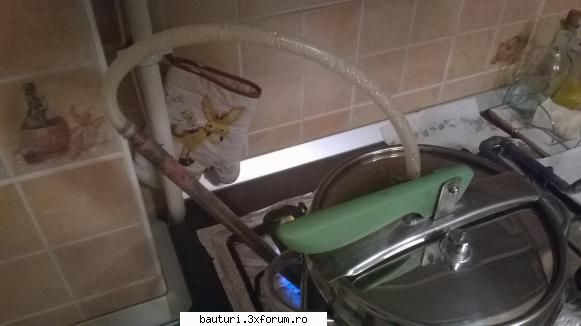

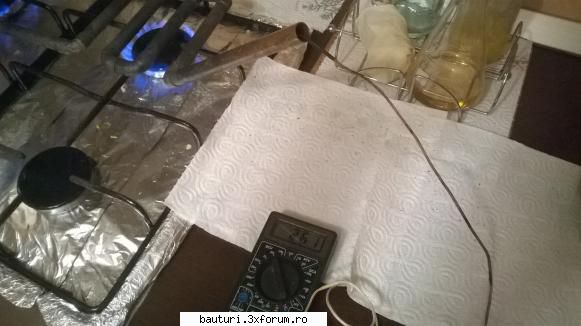

Astazi am facut un test sa vad la ce temperatura voi putea sa duc aburul. Am facut o instalatie foarte simpla cu o oala sup presiune la care am racordat un furtun de silicon si o pseudoserpentina incalzita pe doua ochiur de aragaz. Temperatura varia pe undeva pe la 210°C pana m-am prins eu ca senzorul era lipit de teava de cupru. Am mutat senzorul astfel incat sa stea doar in calea vaporilor si temperatura a urcat brusc la 260°C.
Am facut acest test pentru ca vreau sa incerc sa fac un alambic cu dubla camasa pe care sa-l incalzesc cu abur.
Astept pareri... intrebari... critici...
Incalzire cu abur supraincalzit – poza de SineNomine, in Handmade · 24.3KB
_______________________________________ Vodca băută cu măsură e bună īn orice cantităţi.
Cu o serpentina mai lunga si cu o putere mai concentrata, sunt sigur ca se pot atinge temperaturi mai mari, dar nu cred ca este nevoie de asta. Suprafata de incalzire data de dubla camasa este de peste 2600 cm² adica de aproape 6 ori mai mare decat suprafata rezistentei cu care incalzesc acum. Pe partea de siguranta nu sunt probleme. Presiunea din oala este foarte aproape de presiunea atmosferica, nu exista restrictii in calea aburului. Este doar abur supraincalzit.
_______________________________________ Vodca băută cu măsură e bună īn orice cantităţi.
Bravo, lucrurile au mers asa cum am planuit! Sper ca nu lasi serpentina deschisa, se pierde multa caldura. Serpentina ar putea trece printr-o cutie de de tabla cu deschizatura in jos (pe unde sa bata flacara) si bine izolata termic cu vata minerala. Astfel caldura ar fi folosita mult mai eficient.
Ma bucur ca functioneaza proiectul. Daca faci cazan cu camasa dubla iar cazanul interior sa fie invaluit de abur, ma gandesc ca acele tamperaturi sunt suficient de ridicate. Nu vad de ce ti-ar trebui mai mult. M-as concentra doar pe reducerea la minim a pierderilor de caldura si eficientizarea maxima a incalzirii.
_______________________________________ ĪNVINUIRE = Procesul de transformare a mustului īn vin ĪMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie
Vreau sa fac o camasa exterioara in partea de jos a cazanului prin care sa circule abur supraincalzit. Aburul supraincalzit nu trebuie sa fie neaparat sub presiune. Ai vazut deja pozele puse de mine.
Aburul de care vorbesti tu este abur saturat care exista la diverse presiuni, inclusiv cea atmosferica. Acest abur poate fi trecut printr-un supraincalzitor si astfel ii va creste temperatura. Eu vreau sa fac abur saturat la presiune atmosferica si sa-l supraincalzesc cu o rezistenta electrica. Reglarea puterii de incalzire va fi facuta prin controlarea puterii acestei rezistente.
Avantajele ar fi ca as putea sa distilez plamezi cu parti solide fara sa mai imi fie teama ca se arde. Binenteles ca voi face si un agitator cu elice in interior.
_______________________________________ Vodca băută cu măsură e bună īn orice cantităţi.
Bravo, lucrurile au mers asa cum am planuit! Sper ca nu lasi serpentina deschisa, se pierde multa caldura. Serpentina ar putea trece printr-o cutie de de tabla cu deschizatura in jos (pe unde sa bata flacara) si bine izolata termic cu vata minerala. Astfel caldura ar fi folosita mult mai eficient.
Ma bucur ca functioneaza proiectul. Daca faci cazan cu camasa dubla iar cazanul interior sa fie invaluit de abur, ma gandesc ca acele tamperaturi sunt suficient de ridicate. Nu vad de ce ti-ar trebui mai mult. M-as concentra doar pe reducerea la minim a pierderilor de caldura si eficientizarea maxima a incalzirii.
Nu vazusem postul tau. Am imbatranit...
Asta a fost doar o proba ca sa vad cam pana unde se poate merge cu supraincalzirea. Planul meu este sa fac supraincalzitorul cu rezistenta electrica. Am varianta de a face si o serpentina din rezistenta pe care sa o bag intr-o teava mai groasa asfel incat aburul sa treaca direct peste rezistenta. Astfel voi avea un transfer termic foarte bun.
_______________________________________ Vodca băută cu măsură e bună īn orice cantităţi.
toate bune dar in teorie am lucrat si lucrez cu abur si este ff complicat si periculos te sfatuiesc sa folosesti camasa dubla la cazan cu ulei de transformator ajunge lejer la 280 grade si se poate regla usor cu un termostat acum cu aburul. pana la 150 grade il produci usor la 1,5 atmosfere presiuneca sa ai randament dupa cazan il treci printrun condensor sa-l faci din nou apa fiarta si il bagi din nou ingeneratorul de abur printr-o oala de condens care arte rolul de a anula socurile hidraulice provocate de eventualul abur rezidual daca vrei sa stii mai multe ati dau nr de tel ca e mult de scris
_______________________________________ unde-s bani ma-i voinice,i-am baut sa nu se strice mindrele sa nu m-ii mance
ca sa-l produci in cantitatea de care ai avea nevoie sigur trebuie sa ajungi la 3 atm presiune si e total ineficient datorita costurilor de productie a instalatiei si riscului in utilizare obtii accelasi rezultat cu ulei
_______________________________________ unde-s bani ma-i voinice,i-am baut sa nu se strice mindrele sa nu m-ii mance
in afara de asta o sa ai nevoie de o pompa de recilculare care sa-ti bage din nou in gen.apa fiarta de pe retur pompa speciala. supapa de siguranta,tratament al apei de dedurizaree lectrozi de zinc pt curenti galvanici la coturi si condensor
_______________________________________ unde-s bani ma-i voinice,i-am baut sa nu se strice mindrele sa nu m-ii mance
Multumesc pentru ajutor. Dar eu nu vreau presiune. Vreau sa produc abur la presiune atmosferica si apoi sa-l supraincalzesc. Pe iesire voi avea un condensator pentru o buna circulatie a aburului. Nu m-am hotarat inca daca sa refolosesc aburul condensat. Crezi ca ar putea sa fie eficient asa?
_______________________________________ Vodca băută cu măsură e bună īn orice cantităţi.
@Cazanel ... de acord cu tine ... e complicat cu aburul la temperaturi mari
@Sine ... PxV/T = const ... la tine P =const=pres.atmosferica ... ramane V1/T1=V2/T2 si T2>>>T1 implica => V2>>>V1 ... dar tu vrei ca teava sa fie deschisa ===> adica V2=V1=Vtzeava ==> M2 <<<M1 masa de abur pe care o supraincalzesti e f. mica si cum caldura Q=MxDT = masa x delta T ( a se citii proportional ...)
nu cred sa fie economic ce vrei tu Sine ... poate daca ai barbota aburii supraincalziti direct in oala ... dar asta face zgomot ... parca a incercat Sam
... oricum te urmarim cu interes ... inventiile se fac pe carari nebatute inca
_______________________________________ "O să intru īn păcat,/Sfinte Doamne, ţine-mă! Pentru vin nu am ficat,/Pentru apă... inimă! "PĂSTOREL
Nu mi-am propus niciodata sa lucrez cu presiuni periculoasa in apartament.
Masa de abur supraincalzit va fi destul de mare. Recipientul in care voi produce vaporii va fi cam de 4 l in care voi avea o rezistenta de 4500W. Asta imi va da foarte mult volum de abur.
Voi reveni cand am mai mult timp cu o schita la ce vreau sa fac. Imi cer scuze daca am fost incoerent in ultimile postari, dar pur si simplu am foarte multa treaba in ultimul timp.
_______________________________________ Vodca băută cu măsură e bună īn orice cantităţi.
Cred ca NU volumul de abur e important ci temperatura. Debitul de abur cu cat va fi mai mic cu atat va atinge temperaturi mai mari la iesire (ca are timp sa se incalzeasca prin circuit). In plus e si mai economic sa mergi pe un volum minim de abur. Sper ca te-ai gandit la o modalitate de reglare a temperaturii aburului la iesire. Altfel ma gandesc ca distilarea ar lua-o razna, presupunand ca ai deja agitator si nu s-ar pune problema arderii plamezii.
_______________________________________ ĪNVINUIRE = Procesul de transformare a mustului īn vin ĪMPRĂŞTIERE = Rezultatul procesului prin care beţivii se fac praştie
Sine ...
asa ii spune in limbaj de specialitae ... dar asta exista doar sub presiune
si cum caldura Q=MxDT = masa x delta T ( a se citii proportional ...)
nu cred sa fie economic ce vrei tu Sine ... poate daca ai barbota aburii supraincalziti direct in oala ... dar asta face zgomot ... parca a incercat Sam
